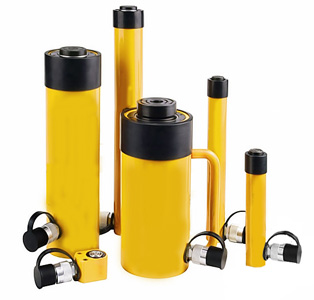

单动式千斤顶

[来源：原创] [作者：admin] [日期：15-07-23] [热度： ]

一、用途
本公司生产的JRC系列单作用千斤顶（单动式千斤顶），设计有安全保压装置，内置卸压阀防止过载，以保护千斤顶以利于安全操作。该装置的连接采用的是高压胶管和螺纹接头连接，具有使用快捷，并克服快速传统接头漏油缺点主要用于电力、建筑、机械制造、矿山、铁路桥梁、造船等多种行业的设备安装起顶拆卸作业。



二、基本参数：表中参数可能因为改良而变更，恕不另行通知。

型号	承载能力 (t)	行程 (mm)	有效面积 (cm2)	液压油容量 (cm3)	本体高度A (mm)	伸展高度 B (mm)	外径  D (mm)	柱塞直径 F (mm)	重量 (kg)
TDRC05005	50	50	77.0	385	162	212	130	70	17
TDRC05010	50	100	77.0	770	212	312	130	70	20
TDRC05015	50	150	77.0	1155	262	412	130	70	23
TDRC05020	50	200	77.0	1540	312	512	130	70	27
TDRC05025	50	250	77.0	1924	362	612	130	70	31
TDRC05030	50	300	77.0	2309	412	712	130	70	34
TDRC10005	100	50	143.07	715	195	245	185	100	19
TDRC10010	100	100	143.07	1430	245	345	185	100	29
TDRC10015	100	150	143.07	2145	295	445	185	100	40
TDRC10020	100	200	143.07	2861	345	545	185	100	50
TDRC10025	100	250	143.07	3576	395	645	185	100	61
TDRC10030	100	300	143.07	4291	445	745	185	100	71
TDRC15005	150	50	198.6	993	196	246	205	114	39
TDRC15010	150	100	198.6	1986	246	346	205	114	52
TDRC15015	150	150	198.6	2978	296	446	205	114	65
TDRC15020	150	200	198.6	3971	346	546	205	114	78
TDRC15025	150	250	198.6	4964	396	646	205	114	92
TDRC15030	150	300	198.6	5957	446	746	205	114	105
TDRC20005	200	50	265.9	1330	216	266	235	133	55
TDRC20015	200	150	265.9	3989	316	466	235	133	91
TDRC20030	200	300	265.9	7977	466	766	235	133	146
TDRC25005	250	50	366.4	1832	235	285	275	165	102
TDRC25015	250	150	366.4	5497	335	485	275	165	136
TDRC25030	250	300	366.4	10993	485	785	275	165	207
TDRC30005	300	50	456.2	2281	312	362	310	197	184
TDRC30015	300	150	456.2	6843	412	562	310	197	232
TDRC30030	300	300	456.2	13685	562	862	310	197	303
TDRC40005	400	50	559.9	2800	375	425	350	216	270
TDRC40015	400	150	559.9	8399	475	625	350	216	330
TDRC40030	400	300	559.9	16797	625	925	350	216	421
TDRC50005	500	50	730.6	3653	419	469	400	248	401
TDRC50015	500	150	730.6	10959	519	669	400	248	480
TDRC50030	500	300	730.6	21918	669	969	400	248	599
TDRC60005	600	50	855.3	4276	429	479	430	267	474
TDRC60015	600	150	855.3	12829	529	679	430	267	565
TDRC60030	600	300	855.3	25659	679	979	430	267	701
TDRC80005	800	50	1176.3	5881	474	524	505	317	741
TDRC80015	800	150	1176.3	17644	574	724	505	317	868
TDRC80030	800	300	1176.3	35288	724	1024	505	317	1058
TDRC100005	1000	50	1465.7	7329	564	614	560	343	1062
TDRC100015	1000	150	1465.7	21986	664	814	560	343	1213
TDRC100030	1000	300	1465.7	43972	814	1114	560	343	1439

三、使用方法
1、如泵体的油量不足时，需先向泵中加入工作油（10#机油）才能工作。
2、估计起重量，切忌超载使用。
3、确定起重物的重心，选择千斤顶着力点，同时必须考虑到地面软硬程度是否垫以坚韧的木材，以免起重时产生倾倒之危险。
4、千斤顶将重物顶升后，应及时用坚韧的木材将重物支撑牢，禁止将千斤顶作为支撑物使用，禁止数台千斤顶同时并用，以免负荷不均衡，产生倾倒之危险。
5、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。将放油螺钉旋松，油缸卸荷。
6、电动泵请参照电动使用说明书。
四、使用方法
1、 使用前必须检查各部是否正常。
2、 使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度或起重吨位超过规定时，油缸顶部会发生严重漏油。
3、如手动泵体的油量不足时，需先向泵中加入应为经充分过滤后的N33#液压油才能工作。
4、电动泵请参照电动泵使用说明书。
5、重物重心要选择适中，合理选择千斤顶的着力点，底面要垫平，同时要考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重下陷或倾斜。
6、千斤顶将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将千斤顶作为支撑物使用。如需长时间支撑重物请选用 CLL自锁式千斤顶
7、如需几只千斤顶同时起重时，除应正确安放千斤顶外，应使用多顶分流阀，且每台千斤顶的负荷应均衡，注意保持起升速度同步。还必须考虑因重量不匀地面可能下陷的情况，防止被举重物产生倾斜而发生危险。
8、使用时先将手动泵的快速接头与顶对接，然后选好位置，将油泵上的放油螺钉旋紧，即可工作。欲使活塞杆下降，将手动油泵手轮按逆时针方向微微旋松，油缸卸荷，活塞杆即逐渐下降。否则下降速度过快将产生危险。
9、本千斤顶系弹簧复位结构，起重完后，即可快速取出，但不可用连接的软管来拉动千斤顶。
10、因千斤顶起重行程较小,用户使用时千万不要超过额定行程,以免损坏千斤顶。
11、使用过程中应避免千斤顶剧烈振动。
12、不适宜在有酸碱，腐蚀性气体的工作场所使用。
13、用户要根据使用情况定期检查和保养
五、注意事项
1、使用时如出现空打现象，可先放松泵体上的放油螺钉，将泵体垂直起来头向下空打几下，然后旋紧放油螺钉，即可继续使用。
2 、使用时，不得加偏载或超载，以免千斤顶破坏发生危险。 在有载荷时，切忌将快速接头卸下，以免发生事故及损坏机件。
3、本机是用油为介质，必须做好油及本机具的保养工作，以免淤塞或漏油，影响使用效果。
4、新的或久置的油压千斤顶，因油缸内存有较多空气，开始使用时，活塞杆可能出现微小的突跳现象，可将油压千斤顶空载往复运动2-3次，以排除腔内的空气。长期闲置的千斤顶，由于密封件长期不工作而造成密封件的硬化，从而影响油压千斤顶的使用寿命，所以油压千斤顶在不用时，每月要将油压千斤顶空载往复运动2-3次。
5 、高压油管出厂时经过105Mpa（1050Kgf/cm2）试验。但由于胶管容易老化，故用户需经常检查，一般为六个月，频繁用者为三个月。检查时用87.5Mpa（875Kgf/cm2）试压，如有爆破、凸起，渗漏等现象则不能使用。
6、操作时应严格遵守技术规范，用户要根据使用情况定期检查和保养。
